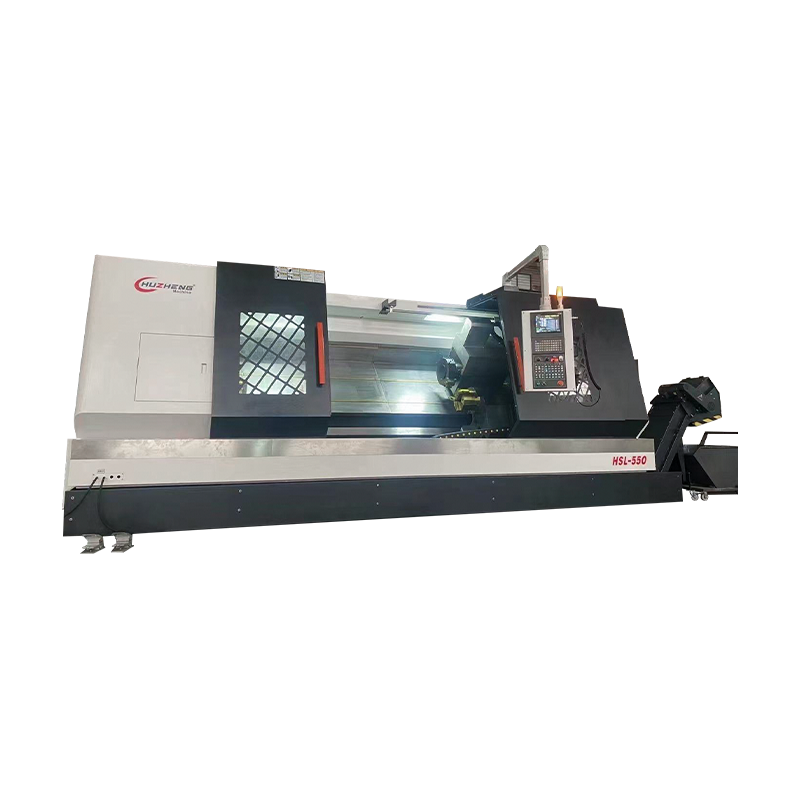

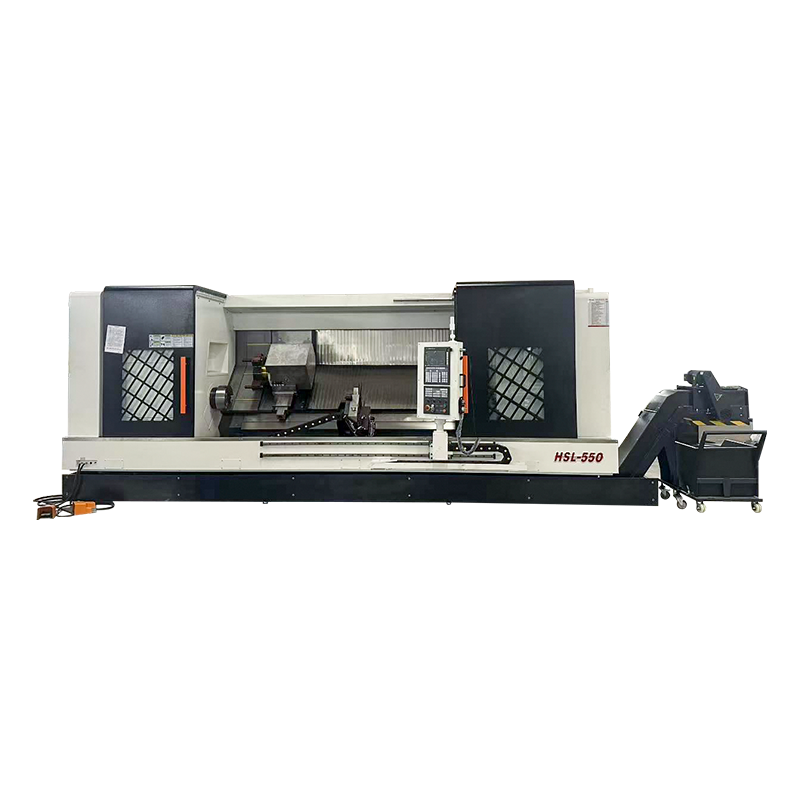

HSL系列-重型切削双主轴车铣复合

行业新闻 2025-11-27

机床行业的服务模式创新
面对激烈的市场竞争,中国机床行业不断创新服务模式。通过提供定制解决方案和增强售后支持,它提高了客户满意度并增强了市场竞争力。
行业新闻 2025-11-27

国内机床行业积极响应绿色制造倡议
国内机床行业正在积极响应全国绿色制造业的号召。通过技术创新和工艺改进,减少了生产过程中的能源消耗和环境污染,从而促进了可持续工业发展。
行业新闻 2025-11-27

机床行业优先考虑智能开发
随着智能制造的不断进步,机床行业越来越注重智能发展。多家企业加大研发投入,致力于开发具有独立知识产权的智能机床产品,提高生产效率和产品质量。
行业新闻 2025-11-27

国产高端数控机床技术取得新突破
近年来,国内机床行业在高端数控机床领域取得了重大技术进步,相关产品的精度和效率得到大幅提高。这一进展预计将推动国内制造业向智能制造业的高端转型。

HSL系列规格表
	名称	单位	HSL550		HSL750
加工范围	床身最大回转直径	mm	630		960
	工作最大切削直径	mm	330		460
	床鞍最大回转直径	mm	500		700
	最大加工长度	mm	4900	5900	4900	5900
鞍座	X轴上托板电机扭矩	Nm	15		15
	Z轴鞍座电机扭矩	Nm	15		15
	X轴行程	mm	350		425
	差补Y行程	mm	±50 (直径350)		±50 (直径390)
	Z軸行程	mm	1500	2000	2000	3000
主轴	正主轴鼻端型式		A2-8		A2-11
	主轴通孔直径	mm	87		132
	主轴功率	Kw	18		22
	主轴轴速	rpm	0-2000		0-1000
	主轴最大输出扭矩	Nm	460		980
	中空液压卡盘	吋	12		15
	棒料通孔直径	mm	75		118
伺服尾座	副主轴鼻端型式		A2-6		A2-8
	副主轴最大输出扭矩	Nm	235		350
	液压顶针卡盘	吋	10		35
	芯轴行程	mm	60		60
	W1轴移动电机扭矩	Nm	15		15
中心架	夹持范围	mm	35-260		120-420
	W2轴移动电机扭矩	Nm	15		15
快速位移	切削进给速度	mm/min	0-8000		0-8000
	X轴	m/min	5		5
	Y轴	m/min	5		5
	Z轴	m/min	10		10
	W轴	m/min	5		5
	W1轴	m/min	5		5
动力刀塔	刀塔规格	BMT	55		65
	动力电机最大扭矩	Nm	35		35
	最高转速	r/min	8000		8000
	刀具容量	T	12		12
	车刀刀体尺寸	mm	25x25		32x32
	最大镗刀直径	mm	40		50
马达功率	X轴伺服马达	Kw	2.4		2.4
	Y轴伺服马达	Kw	2.4		2.4
	Z轴伺服马达	Kw	2.4		2.4
	W1轴伺服马达	Kw	2.4		2.4
	W2轴伺服马达	Kw	2.4		2.4
	切削液泵	Kw	4		4
精度	X轴定位精度	mm	±0.004		±0.005
	Y轴定位精度	mm	±0.004		±0.005
	Z轴定位精度	mm	±0.015	±0.020	±0.015	±0.020
	C轴分度定位精度	°	±0.008°		±0.008°
	X轴重复定位精度	mm	±0.003		±0.004
	Y轴重复定位精度	mm	±0.003		±0.004
	Z轴重复定位精度	mm	±0.012	±0.018	±0.012	±0.018
	C轴分度重复定位精度	°	±0.006°		±0.006°
其它	电力需求	Kva	50		60
	两顶尖承重	T	1		2
	液压站容量	L	110		110
	机床净重	T	14	16	20	23
	机械尺寸	mm	8428x2000x2850	9428x2000x2850	8520x2500x3200	9520x2500x3200
